Royal7106 Royal9128 Royal9158 Royal121510 Royal152010 Royal152210 Royal152412 Royal153012
État de disponibilité: | |
---|---|
La machine de mesure du pont mobile de la série Royal est une machine à mesurer à trois coordonnées à haute efficacité adaptée à une inspection de pièce de petite et moyenne taille avec une haute précision.
Il a son propre établi. Il a une bonne ouverture (les pièces peuvent être transportées dans trois directions), adopte le faisceau de précision conçu par la technologie internationale d'analyse des éléments finis avancés et adopte la structure du pont mobile à cadre entièrement fermé avec une bonne rigidité et un poids léger. Configuration flexible stable, efficace et multifonctionnelle, diverses exigences de configuration de mesure et solutions de mesure; Un grand espace de mesure et une conception de charge super lourde fournissent un support fiable et puissant pour les pièces petites et moyennes.
Espace de mesure large et grand chargement de travail
La conception de transmission en fil d'acier unique améliore la rigidité et la précision de conception de stabilité, de haute précision et de grande efficacité; offrant les solutions de mesure parfaites.

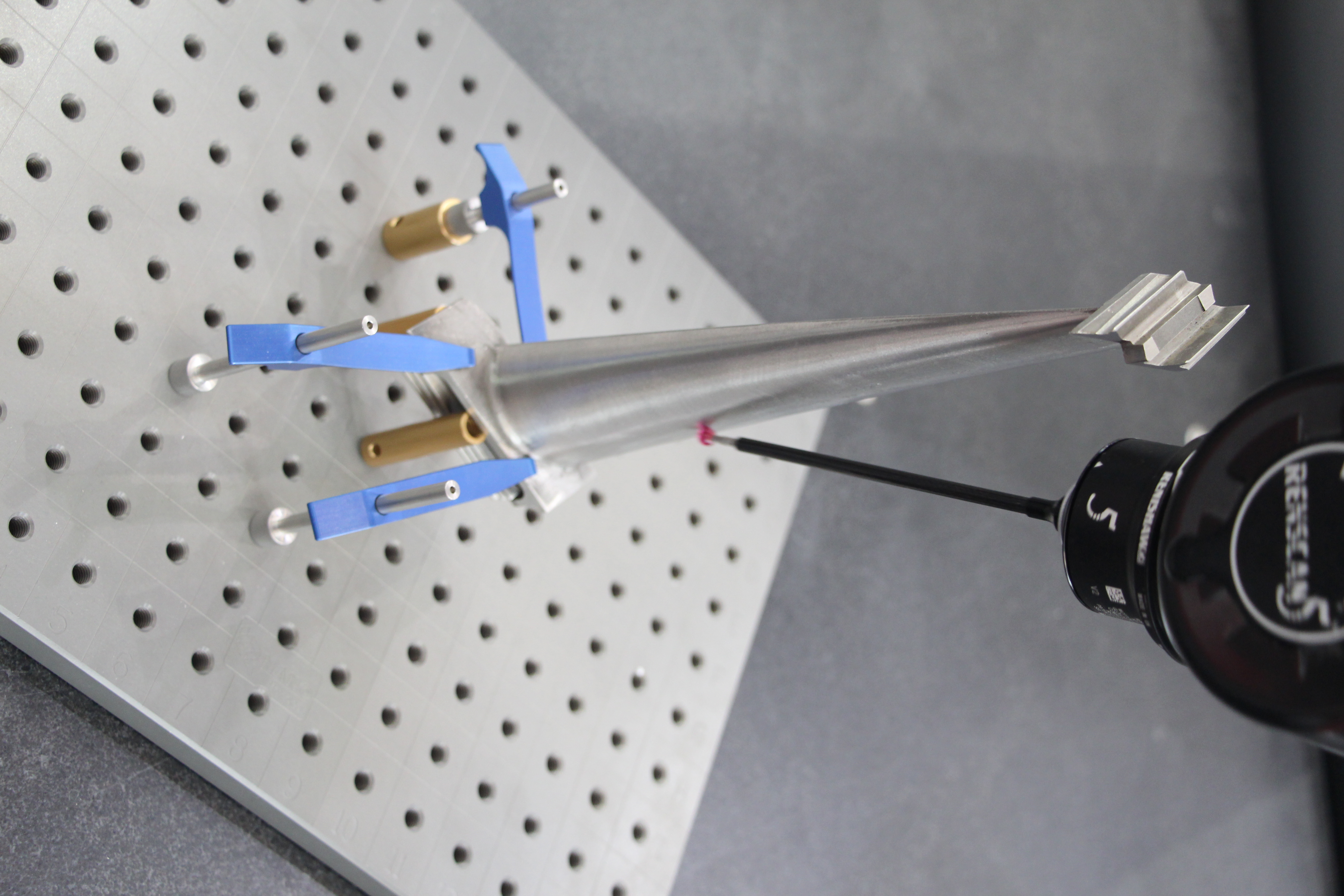

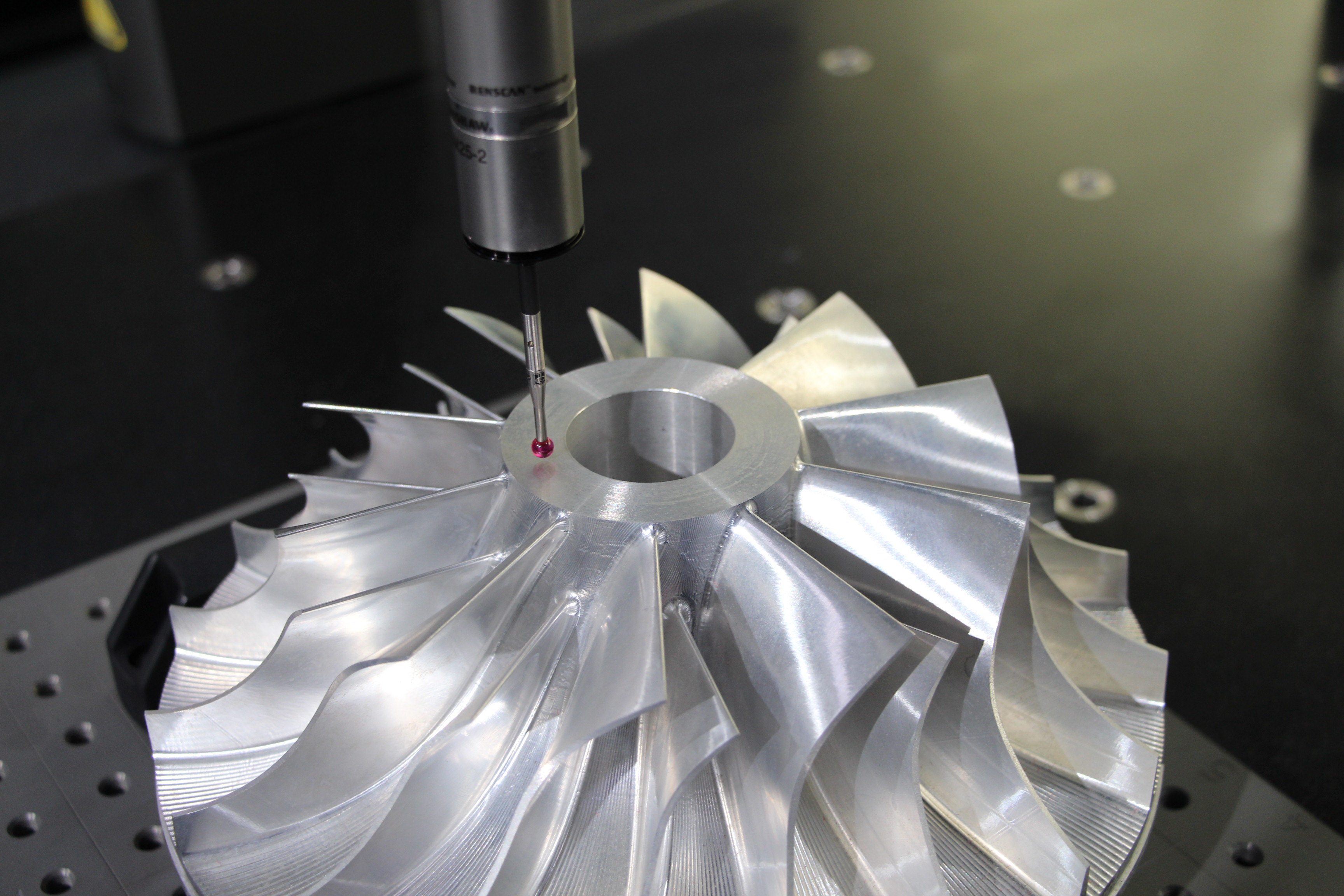

Configurations diversifiées, fournissant des mesures de contact et de balayage fournissant la solution de mesure pour les ouvriers dont le varient de 1500 à 3000 mm.
Description technique:
1 、 Méthode d'éléments finis (FEM, la méthode d'éléments finis)
Adopter la méthode internationale des éléments finis avancés (FEM, la méthode d'éléments finis) est conçu, en utilisant la méthode mathématique approximative du modèle physique réel a été simulée dans diverses conditions de travail, en optimisant les paramètres et le schéma de conception, fait l'erreur du modèle au minimum et générer une solution stable.
2 、 Globalement adopté par le roulement à air
Toute la machine adopte la structure du roulement d'air entouré pour assurer la précision du guide pendant tout le voyage.
3 、 Le système de conduite consiste en une technologie brevetée unique
Transmission du fil pour garantir la plus petite erreur de suivi et la vitesse de réponse plus rapide dans le processus de déplacement, et améliore considérablement les performances dynamiques du dispositif de mesure, le maximum réduit l'inertie de mouvement qui affecte la précision de la mesure. Et mettre à niveau le moteur de vitesse traditionnel vers un moteur de codeur spécial.
4 、 Mécanisme d'amortissement des brevets unique
Tout en améliorant l'effet d'amortissement, augmente la rigidité du dispositif d'amorti et sa structure est simple et fiable, facile à utiliser et à faible coût.
5 、 Système compensé par la température
La machine entière adoptée avec le système de compensation de température, chaque axe a un capteur de température, ainsi que l'espace de travail et l'espace de mesure ont tous un capteur de température, effectuer une compensation de température du processus de mesure par acquisition de température.
6 、 contrepoids d'air
Adopté avec la technologie européenne d'équilibre pneumatique avancé, le cylindre de suspension pour éviter le mouvement axial et l'interférence entre le système de transmission, améliorent la précision et la stabilité à long terme de la machine de mesure.
7 、 Système de lecture
En utilisant le réseau RTLC et la tête de lecture tonique (sa principale fonctionnalité est la référence IN - Trac ™ Zero, appuyez simplement sur la modulation de phase automatique du bouton, unique).
8 、 Système de contrôle
Le système de contrôle adopte une bonne Europe exclusive Europe au niveau international avancé le système de contrôle des ordinateurs doubles, ce qui améliore considérablement la fiabilité et la capacité anti-jumeaux du système.
Paramètre d'équipement
TAPER | Modèle | Intervalle | Modèle | Intervalle | Modèle | Intervalle |
Royal7106 | 700 * 1000 * 600 | Royal 9128 | 900 * 1200 * 800 | Royal9158 | 900 * 1500 * 800 | |
Royal121510 | 1200 * 1500 * 1000 | Royal122010 | 1200 * 2000 * 1000 | Royal152112 | 1500 * 2100 * 1200 |
Articles | Royal7106 | Royal9128 | Royal9158 |
Mesure Intervalle | 700 * 1000 * 600 | 900 * 1200 * 800 | 900 * 1500 * 800 |
Mpee | 1,2 + 3.0L / 1000 | 1,5 + 3,0L / 1000 | 1,7 + 3.0L / 1000 |
MPEP | 1.2 | 1.5 | 1.7 |
Dimensions (mm) | 1977 * 2450 * 2864 | 2177 * 2650 * 3264 | 2177 * 2950 * 3264 |
Max. Chargement (kg) | 1300 | 1600 | 1700 |
Lester | 2925 | 3645 | 4125 |
Boîte principale Taille | 2830 * 2027 * 2356 | 3030 * 2227 * 2556 | 3330 * 2227 * 2556 |
Boîte principale Lester | 3100 | 3750 | 4250 |
Accessoire Taille de boîte | 1820 * 1120 * 1400 | 1820 * 1120 * 1400 | 1820 * 1120 * 1400 |
Accessoire Poids de la boîte | 400 | 400 | 400 |
En mouvement La rapidité | 800 | 800 | 800 |
Accéléré La rapidité | 1800 | 1800 | 1800 |
Articles | Royal121510 | Royal122010 | Royal152112 |
Mesure Intervalle | 1200 * 1500 * 1000 | 1200 * 2000 * 1000 | 1500 * 2100 * 1200 |
Mpee | 2.2 + 3.0L / 1000 | 2,4 + 3.0L / 1000 | 2,8 + 3.0L / 1000 |
MPEP | 2.2 | 2.4 | 2.8 |
Dimensions (mm) | 2477 * 3100 * 3664 | 2477 * 3600 * 3664 | 2777 * 3700 * 4034 |
Max. Chargement (kg) | 1800 | 1900 | 1900 |
Lester | 5400 | 7500 | 8000 |
Boîte principale Taille | 3480 * 2527 * 2756 | 3980 * 2527 * 2756 | 4080 * 2827 * 2926 |
Boîte principale Lester | 5525 | 7625 | 8105 |
Accessoire Taille de boîte | 2130 * 966 * 1358 | 2130 * 966 * 1358 | 2130 * 966 * 1358 |
Accessoire Poids de la boîte | 400 | 400 | 400 |
En mouvement La rapidité | 800 | 800 | 800 |
Accéléré La rapidité | 1800 | 1800 | 1800 |
La machine de mesure du pont mobile de la série Royal est une machine à mesurer à trois coordonnées à haute efficacité adaptée à une inspection de pièce de petite et moyenne taille avec une haute précision.
Il a son propre établi. Il a une bonne ouverture (les pièces peuvent être transportées dans trois directions), adopte le faisceau de précision conçu par la technologie internationale d'analyse des éléments finis avancés et adopte la structure du pont mobile à cadre entièrement fermé avec une bonne rigidité et un poids léger. Configuration flexible stable, efficace et multifonctionnelle, diverses exigences de configuration de mesure et solutions de mesure; Un grand espace de mesure et une conception de charge super lourde fournissent un support fiable et puissant pour les pièces petites et moyennes.
Espace de mesure large et grand chargement de travail
La conception de transmission en fil d'acier unique améliore la rigidité et la précision de conception de stabilité, de haute précision et de grande efficacité; offrant les solutions de mesure parfaites.
Configurations diversifiées, fournissant des mesures de contact et de balayage fournissant la solution de mesure pour les ouvriers dont le varient de 1500 à 3000 mm.
Description technique:
1 、 Méthode d'éléments finis (FEM, la méthode d'éléments finis)
Adopter la méthode internationale des éléments finis avancés (FEM, la méthode d'éléments finis) est conçu, en utilisant la méthode mathématique approximative du modèle physique réel a été simulée dans diverses conditions de travail, en optimisant les paramètres et le schéma de conception, fait l'erreur du modèle au minimum et générer une solution stable.
2 、 Globalement adopté par le roulement à air
Toute la machine adopte la structure du roulement d'air entouré pour assurer la précision du guide pendant tout le voyage.
3 、 Le système de conduite consiste en une technologie brevetée unique
Transmission du fil pour garantir la plus petite erreur de suivi et la vitesse de réponse plus rapide dans le processus de déplacement, et améliore considérablement les performances dynamiques du dispositif de mesure, le maximum réduit l'inertie de mouvement qui affecte la précision de la mesure. Et mettre à niveau le moteur de vitesse traditionnel vers un moteur de codeur spécial.
4 、 Mécanisme d'amortissement des brevets unique
Tout en améliorant l'effet d'amortissement, augmente la rigidité du dispositif d'amorti et sa structure est simple et fiable, facile à utiliser et à faible coût.
5 、 Système compensé par la température
La machine entière adoptée avec le système de compensation de température, chaque axe a un capteur de température, ainsi que l'espace de travail et l'espace de mesure ont tous un capteur de température, effectuer une compensation de température du processus de mesure par acquisition de température.
6 、 contrepoids d'air
Adopté avec la technologie européenne d'équilibre pneumatique avancé, le cylindre de suspension pour éviter le mouvement axial et l'interférence entre le système de transmission, améliorent la précision et la stabilité à long terme de la machine de mesure.
7 、 Système de lecture
En utilisant le réseau RTLC et la tête de lecture tonique (sa principale fonctionnalité est la référence IN - Trac ™ Zero, appuyez simplement sur la modulation de phase automatique du bouton, unique).
8 、 Système de contrôle
Le système de contrôle adopte une bonne Europe exclusive Europe au niveau international avancé le système de contrôle des ordinateurs doubles, ce qui améliore considérablement la fiabilité et la capacité anti-jumeaux du système.
Paramètre d'équipement
TAPER | Modèle | Intervalle | Modèle | Intervalle | Modèle | Intervalle |
Royal7106 | 700 * 1000 * 600 | Royal 9128 | 900 * 1200 * 800 | Royal9158 | 900 * 1500 * 800 | |
Royal121510 | 1200 * 1500 * 1000 | Royal122010 | 1200 * 2000 * 1000 | Royal152112 | 1500 * 2100 * 1200 |
Articles | Royal7106 | Royal9128 | Royal9158 |
Mesure Intervalle | 700 * 1000 * 600 | 900 * 1200 * 800 | 900 * 1500 * 800 |
Mpee | 1,2 + 3.0L / 1000 | 1,5 + 3,0L / 1000 | 1,7 + 3.0L / 1000 |
MPEP | 1.2 | 1.5 | 1.7 |
Dimensions (mm) | 1977 * 2450 * 2864 | 2177 * 2650 * 3264 | 2177 * 2950 * 3264 |
Max. Chargement (kg) | 1300 | 1600 | 1700 |
Lester | 2925 | 3645 | 4125 |
Boîte principale Taille | 2830 * 2027 * 2356 | 3030 * 2227 * 2556 | 3330 * 2227 * 2556 |
Boîte principale Lester | 3100 | 3750 | 4250 |
Accessoire Taille de boîte | 1820 * 1120 * 1400 | 1820 * 1120 * 1400 | 1820 * 1120 * 1400 |
Accessoire Poids de la boîte | 400 | 400 | 400 |
En mouvement La rapidité | 800 | 800 | 800 |
Accéléré La rapidité | 1800 | 1800 | 1800 |
Articles | Royal121510 | Royal122010 | Royal152112 |
Mesure Intervalle | 1200 * 1500 * 1000 | 1200 * 2000 * 1000 | 1500 * 2100 * 1200 |
Mpee | 2.2 + 3.0L / 1000 | 2,4 + 3.0L / 1000 | 2,8 + 3.0L / 1000 |
MPEP | 2.2 | 2.4 | 2.8 |
Dimensions (mm) | 2477 * 3100 * 3664 | 2477 * 3600 * 3664 | 2777 * 3700 * 4034 |
Max. Chargement (kg) | 1800 | 1900 | 1900 |
Lester | 5400 | 7500 | 8000 |
Boîte principale Taille | 3480 * 2527 * 2756 | 3980 * 2527 * 2756 | 4080 * 2827 * 2926 |
Boîte principale Lester | 5525 | 7625 | 8105 |
Accessoire Taille de boîte | 2130 * 966 * 1358 | 2130 * 966 * 1358 | 2130 * 966 * 1358 |
Accessoire Poids de la boîte | 400 | 400 | 400 |
En mouvement La rapidité | 800 | 800 | 800 |
Accéléré La rapidité | 1800 | 1800 | 1800 |
